BiTherm a été sélectionné par le groupe Solvay pour un projet international de surveillance des purgeurs visant à réduire les fuites de vapeur et les émissions de CO2 sur plus de cent usines.

Ce projet constitue une étape clé de notre stratégie d’internationalisation et confirme notre engagement pour la durabilité et l’efficacité énergétique.

Le projet repose sur une surveillance sans fil via des dispositifs BiTherm en protocole LoRa, intégrés à un réseau LoRaWAN Multitech, pour un déploiement fiable et évolutif en environnements industriels complexes.

Nous poursuivons notre travail pour un avenir plus efficace et durable.

LoRaWAN et LTE (NB-IoT) sont de tres bonnes options pour la surveillance sans fil des purgeurs, grâce à leur faible consommation et leur longue portée, en particulier sur les grands sites industriels.

Cependant, LoRaWAN présente des limites lorsque des milliers d’équipements coexistent sur un même site, comme une raffinerie: bande passante limitée et risque de congestion.

Dans ces environnements denses, le nombre limite de canaux et les contraintes de duty cycle augmentent les collisions possibles et peuvent impacter la fiabilité globale du système.

A l inverse, les réseaux LTE (NB-IoT), y compris prives, gerent mieux un grand volume de donnees et un plus grand nombre d appareils simultanement.

Pour les déploiements à grande échelle, plusieurs approches sont recommandees :

• Répartir les équipements sur plusieurs passerelles pour limiter la charge et réduire la congestion.
• Utiliser des architectures hybrides combinant LoRaWAN et LTE (NB-IoT), ou des groupes de capteurs agregees par un seul transmetteur, afin de reduire le nombre de transmetteurs et d optimiser les coûts.

De nombreux exploitants savent qu un usage plus intelligent de la vapeur peut améliorer sensiblement la rentabilite, mais manquent d outils techniques pour y parvenir.

Dans les réseaux vapeur à grande échelle, le potentiel d économies de vapeur, de réduction de CO2 et de baisse des coûts de maintenance est tres important, surtout sur les lignes de traçage.

Par exemple, une raffinerie moyenne avec 10 000 purgeurs de traçage et 15 kg/h par purgeur consomme environ 150 000 kg/h de vapeur sur ces lignes.

Le schema suivant illustre une ligne de traçage: un petit tube vapeur fixe à l’extérieur de la tuyauterie principale ou de l equipement à chauffer.

Le réglage de la température de décharge a 107 degC (40 degC de sous-refroidissement) avec des purgeurs intelligents permet d economiser environ 8 % de vapeur, sans perte d efficacité du traçage.

Les purgeurs intelligents détectent aussi les fuites naissantes en temps réel, permettant une réparation rapide en ligne. Au global, les économies dépassent 8 %, avec un impact significatif sur les coûts de raffinage.

Le purgeur intelligent BiTherm combine les excellentes performances du purgeur bitermostatique bimetallique a pression equilibree avec celles du système brevete de surveillance SmartWatchWeb TM.

Ce purgeur intelligent détecte toute anomalie de fonctionnement et intègre les éléments nécessaires pour une réparation immédiate, sans interruption de service et sans remplacement du purgeur ni de ses composants.

Parmi ses autres caractéristiques, il optimise l’efficacité énergétique du réseau vapeur en contrôlant la température de décharge des condensats, afin de reduire la formation de vapeur flash dans les collecteurs de retour.

En detectant les fuites internes ou externes et en permettant une réparation rapide, il permet des économies de vapeur superieures a 8 % sur les grands réseaux.

Reponse: cela se produit quand de la vapeur est presente dans les lignes de retour de condensats; son volume spécifique élevé provoque une pressurisation des conduites.

Comment la vapeur arrive-t-elle dans le réseau de condensats ? Par fuites via les purgeurs, mais aussi via la vapeur flash générée par une énergie résiduelle excessive lors des décharges.

Le point 1 représente l état énergétique de la vapeur saturée a la pression Pv.

Quand la vapeur cede sa chaleur latente, elle passe a l état liquide a température constante. Si ce condensat est décharge vers une pression plus basse, une partie de son énergie excédentaire se transforme en vapeur flash.

Quels effets produit la pressurisation du réseau de condensats ?

• Elle reduit la capacite de décharge des purgeurs.
• Elle complique, voire empeche, la reçuperation des condensats.
• Elle genere des coups de bélier thermiques dus a l implosion de bulles de vapeur.
• Elle accelere l erosion des tuyauteries et accessoires.
• Elle entraine des pertes économiques importantes.

Comment resoudre ce probleme ?

La solution la plus efficace consiste a utiliser des purgeurs intelligents contrôles en température, afin de limiter la vapeur flash et de reduire la consommation de vapeur de plus de 8 % sur les grands réseaux.

BiTherm a été mise en avant dans les médias pour son nouveau projet dans une raffinerie en Uruguay. Lire l’article

BiTherm a été sélectionnée pour déployer ses solutions avancées de surveillance et détection de fuites sur vannes et purgeurs, afin d améliorer l’efficacité opérationnelle et la sécurité du site.

Le projet inclut l’installation de notre système IoT de détection rapide des fuites vapeur et gaz, avec réduction des coûts énergétiques, des arrêts non planifiés et des émissions.

Ce succes confirme notre engagement envers l innovation et l excellence industrielle.

Les réseaux de vapeur surchauffée generent surtout du condensat au démarrage à froid. En régime stabilisé, la production de condensat est très faible dans les lignes de distribution.

Les purgeurs destines a ces applications doivent evacuer rapidement de grands volumes au demarrage puis assurer une fermeture etanche en regime continu. Les purgeurs bimetalliques sont particulierement adaptes a ce comportement.

D’autres technologies de purgeurs sont moins adaptees a la vapeur surchauffée car elles peuvent laisser échapper davantage de vapeur.

La surveillance continue permet de maintenir les performances et de faciliter les interventions correctives avec un cout reduit.

La vapeur est un excellent vecteur thermique. En condensant, elle laisse un condensat qui conserve une énergie sensible encore valorisable.

La température du condensat est directement liee a son énergie résiduelle. Son contrôle permet de limiter la vapeur flash et d améliorer la stabilité hydraulique du reseau.

Les purgeurs thermostatiques et bitermostatiques sont parmi les plus performants pour cet objectif, avec des benefices directs sur la fiabilité, les coûts et les émissions de CO2.

Une meilleure maîtrise de cette énergie résiduelle limite la pressurisation des retours, reduit les coups de bélier et améliore la performance globale du réseau vapeur/condensats.

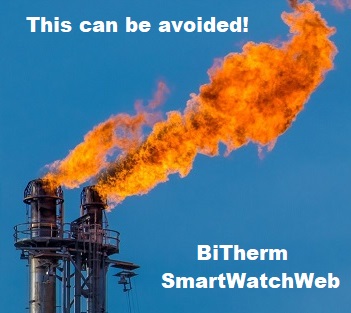

Dans les complexes petrochimiques, la presence de flammes en torche peut indiquer des fuites de gaz de procédé, souvent difficiles a localiser quand plusieurs vannes déchargent vers une meme torche.

La tour de distillation alimente plusieurs unités de procédé. En cas de défaut opérationnel, les vannes On-Off evacuent les gaz vers la torche pour maintenir la sécurité et la continuité d exploitation.

Une fois l incident corrige, ces vannes doivent retrouver une etancheite parfaite pour eviter des pertes de produit et des impacts environnementaux.

BiTherm propose une surveillance IoT non intrusive pour détecter rapidement ces fuites et securiser l exploitation.

Cette solution apporte des gains économiques, environnementaux et de sécurité.

Plus d informations sur https://bitherm.com/.

Le projet "Surveillance IIoT des purgeurs et vannes" réalisé clé en main par BiTherm au Parc Énergétique La Rabida (PER) de CEPSA a reçu le prix enerTIC Awards 2023.

BiTherm a obtenu 4 contrats (HYUNDAI, SAIPEM, TECNICAS REUNIDAS et NESMA) pour fournir environ 1 200 dispositifs sans fil de surveillance des purgeurs sur le projet MARJAN GAS PLANT de Saudi Aramco.

BiTherm a obtenu un nouveau contrat SAIPEM pour fournir la technologie SmartWatchWeb de surveillance des purgeurs (STMS) avec protocole ISA100.11a pour le projet MARJAN.

BiTherm a obtenu un nouveau contrat avec Repsol pour déployer SmartWatchWeb sur des purgeurs de vapeur dans plusieurs unités de procédé de la raffinerie de Corogne, sous modèle ESCO.

BiTherm a obtenu un nouveau contrat HYUNDAI E&C pour fournir son système SMTV avec protocole ISA100.11a sur le projet MARJAN. Plusieurs complexes Saudi Aramco utilisent deja cette solution.

BiTherm obtient le contrat de maintenance des purgeurs et traps de vapeur pour les centrales thermiques et cycles combines d ENDESA en Peninsule, Canaries et Melilla.

BiTherm obtient un contrat de maintenance des purgeurs et traps de vapeur pour les complexes petrochimiques CEPSA de San Roque et Palos de la Frontera (Huelva).

BiTherm obtient la certification ISA100 pour les dispositifs electroniques sans fil utilises dans son système SmartWatchWeb pour purgeurs, traps et vannes.
